PCB紫外激光切割機的原理簡單介紹
日期：2019-12-12 來源：Beyondlaser
企業制造商在選擇PCB激光切割機的時候，都會問到PCB用什么樣的激光切割機，可以加工多大尺寸的，加工的效果如何，激光切割PCB速度怎么樣，價格如何等問題，其實紫外激光切割機的加工技術應用已經成熟，下面就針對PCB紫外激光切割機來做簡單的介紹。
PCB紫外激光切割機的構成及原理

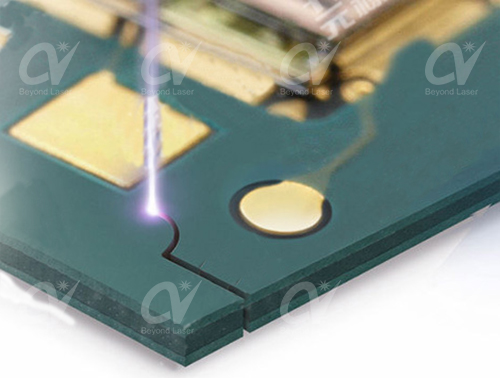

PCB紫外激光切割機是指采用355nm紫外激光器，通過擴束鏡、振鏡、聚焦鏡等光學器件聚焦形成一個小光斑，通過軟件控制振鏡XY電機偏轉，光斑在聚焦鏡掃描范圍內進行移動，通過控制光斑移動方式，一遍一遍在一定區域范圍內掃描，一層一層剝離材料表面的材料，從而達到切材料的目的。而超過透鏡掃描范圍則需要控制材料放置平臺XY直線電機移動拼接方式加工，根據材料的大小選擇龍門式結構或XY平臺結構。通常情況下，會根據材料的厚度來調整Z軸直線電機的焦距，紫外激光切割機的焦深相對較短，需要隨時根據加工的需求調整焦距。
PCB紫外激光切割機的加工尺寸
單機版紫外激光切割機的尺寸理論上是沒有限制的，可根據各大企業制造商的需求定制的。

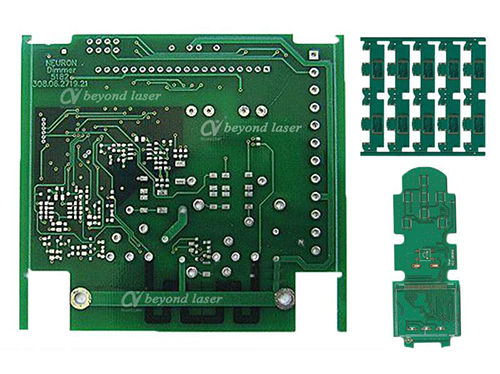

PCB紫外激光切割機的效果
紫外激光切割pcb的效果是與激光器的參數、光路器件、加工速度等條件息息相關的，通常情況下要求紫外激光切割機的頻率高、脈寬窄，單脈沖能量高，外光路器件盡量使用高精度器件。
PCB紫外激光切割機的速度
紫外激光切割速度與功率、材料厚度等有很大的關系，同時還需要兼顧到切割的效果問題。一般來說，紫外激光器的功率越高，切割速度越快，厚度越薄，切割速度越快。
PCB紫外激光切割機的價格
價格這個問題，決定權在企業手上，所以各企業需要在考察后有一個實際目標，根據實際需求決定，同時要兼顧到使用壽命、維護成本等問題。
真正要做到PCB紫外激光切割機的全面運用，還是需要各大企業制造商與激光供應商的配合，只要互相了解熟悉，方能達成雙贏的局面。
