HDI電路板樹脂塞孔及激光鉆孔工藝介紹
日期：2023-10-12 來源：Beyondlaser
隨著電子產品技術的不斷更新，電子芯片的結構和安裝方式也在不斷的改善和變革。其發展基本上是從具有插件腳的零部件發展到了采用球型矩陣排布焊點的高度密集集成電路模塊。PCB樹脂塞孔是近些年來應用廣泛且備受青睞的一種工藝，尤其是對高精密多層板及厚度較大的產品而言更是深受推崇。
樹脂塞孔（電鍍封孔）是指對過孔做填平處理并使其表面完全金屬化，表面銅鍍層厚度需要至少達到IPC 2級標準的5 μm，或3級標準的12 μm。因此填充材料必須是環氧樹脂，而不能是阻焊，因為環氧樹脂可最大限度降低產生氣泡或焊接過程中填料膨脹的風險。這就是IPC-4761 VII型 – 填充和覆蓋的塞孔方式，通常用于盤中孔或高密度BGA區域。BGA盤中孔進行樹脂塞孔后，再進行表面電鍍一層銅，然后再磨平。這樣就可以進行貼片安裝了。
樹脂塞孔主要應用于幾下幾種情況：

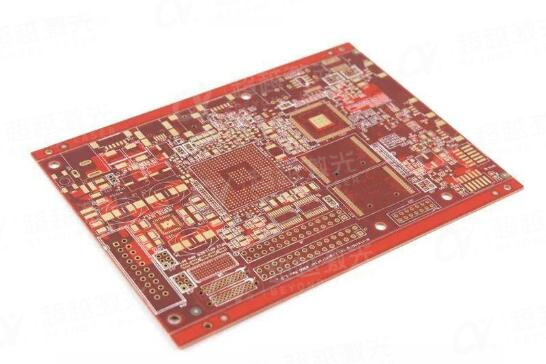

1.多層PCB板BGA上的過孔塞孔，采用樹脂塞孔能縮小孔與孔間距，解決導線與布線的問題。
2.內層HDI的埋孔，采用樹脂塞孔能平衡壓合的介質層厚度控制和內層HDI埋孔填膠設計之間的矛盾。
3.板子厚度較大的通孔，采用樹脂塞孔能提高產品的可靠性。

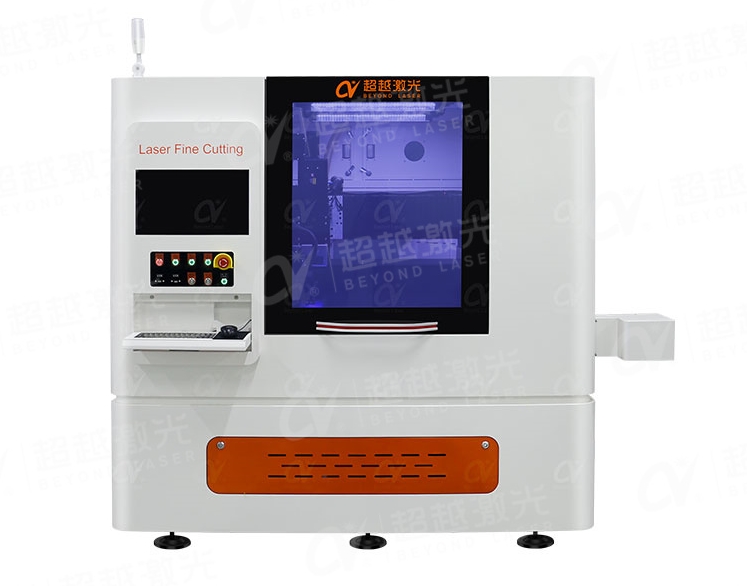

目前市場上PCB線路板廠做HDI板防焊塞孔、樹脂塞孔大部分還是采用的傳統機械鉆孔方式。為迎合市場需求，超越激光推出的一款型號為CY-CT1PZ1-8065的鋁片激光鉆孔機在實際制板生產中，無論是成本還是效率都有著顯著的優勢。

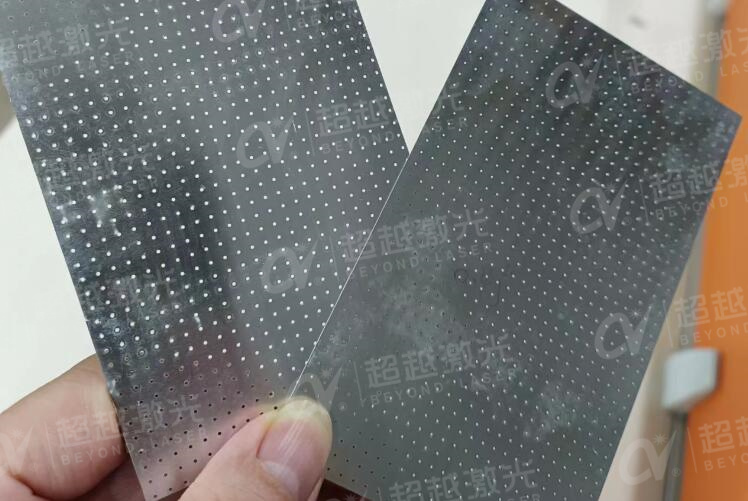

超越激光這款塞孔鋁片激光鉆孔機：0.6mm孔徑，0.13mm鋁片，加工速度為1200-1500孔/min；0.6mm孔徑，0.25mm鋁片，加工速度為600-900孔/min；截面邊緣無披鋒殘渣翹邊 效果佳孔位精度高，圓度好。經市場驗證，實際生產比傳統的機械鉆孔方式提升效率3倍以上。
激光鉆孔取代傳統機械鉆孔已是工廠生產制造降本增效的必經之路，也是智能化高效環保制造的不二選擇，未來在PCB行業制造中激光鉆孔設備將占有巨大體量。
（本文由超越激光原創，轉載須注明出處：www.bochengln.com，盜版必究，請尊重原創的勞動成果）
