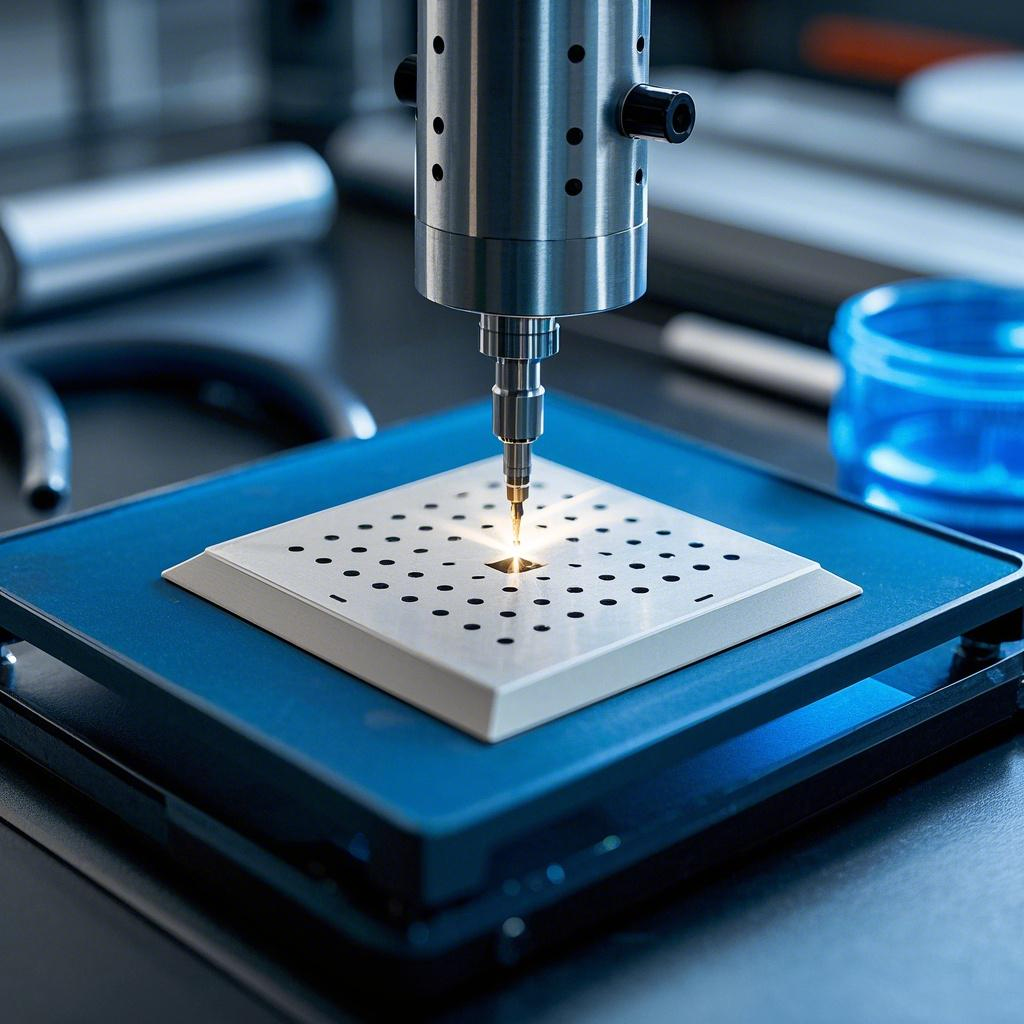

微孔加工革命：如何用激光技術在陶瓷基板鉆出頭發絲 1/5 細的孔？
日期：2025-03-11 來源：beyondlaser
【數據沖擊】在 0.5mm 陶瓷基板上加工直徑 0.05mm 微孔，傳統工藝需要 2 小時 / 孔，而激光技術僅需 0.3 秒！本文詳解從微孔到盲孔的全流程技術突破。
一、激光鉆孔技術對比矩陣
加工指標 | 機械鉆孔 | 超聲波鉆孔 | 激光鉆孔 |
最小孔徑 | 0.5mm | 0.1mm | 5μm |
孔深徑比 | 5:1 | 10:1 | 30:1 |
孔位精度 | ±100μm | ±50μm | ±5μm |
加工成本（元 / 孔） | 0.8 | 0.5 | 0.2 |
二、盲孔加工三大核心工藝
1. 能量梯度控制：前 3 層脈沖能量遞增 20%，防止材料分層
2. 動態聚焦技術：鉆孔過程中焦距實時調整，確?？妆谄叫卸?o:p>
3. 反向吹氣系統：從材料背面噴氣，減少底部殘渣附著
三、典型故障診斷指南
? 問題 1：孔口出現熔渣堆積
→ 解決方案：將輔助氣體壓力從 0.4MPa 提升至 0.6MPa
? 問題 2：孔壁粗糙度 Ra>1μm
→ 解決方案：采用 TEM01 光束模式并降低脈沖頻率至 20kHz
四、前沿技術應用
根據 SEMI 國際半導體協會 2025 年報告，激光鉆孔技術在第三代半導體封裝中的滲透率已達 68%，相比 2020 年增長 120%。某龍頭企業通過激光盲孔技術，將芯片封裝厚度從 1.2mm 減至 0.4mm。
