方案概況
Program overview

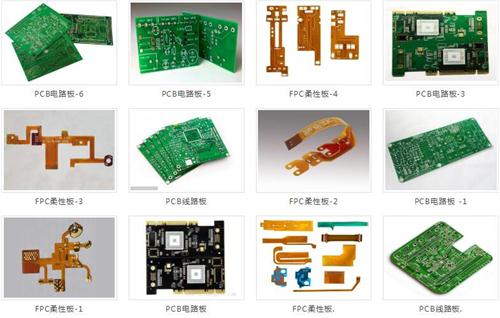

PCB線路板，又稱印刷電路板，是電子元器件電氣連接的提供者，發展已有100多年的歷史了；
產業產值占電子元件總產值的四分之一左右，在各個電子元件細分產業中比重大，而柔性PCB板（即FPC）又是PCB行業中增長較快的子行業之一。它的設計主要是版圖設計；采用電路板的主要優點是大大減少布線和裝配的差錯，提高了自動化水平和生產勞動率。PCB作為重要的電子連接件，應用于所有的電子產品，被認為是電子系統產品之母，無論是大型機械或是個人電腦、通信基站或手機、家用電器或電子玩具均會用到印制電電路板。
科技發速發展的今天，集成電路技術和電子信息產品日新月異的發展也帶動著印制電路板技術不斷進步。印制電路板從單面逐漸發展到雙面、多層和軟硬板。當下5G時代的到來，更加引領電子產品高精度、高性能，高穩定的電路板技術發展的方向。
典型應用
typical application
精密打碼
Precision marking
應用于PCB/FPCB/SMT等行業各幅面表面標刻二維碼，一維碼，字符全面追溯可控。自動翻板上下料，精準定位高效識別。
精密切割
Precision cutting
適用于CVL/FPC/PCB/RF和薄多層板切割割成形，劃片、可全自動大幅面，卷張對面等，雙頭多工位精確定位加工。
精密分板
Precision welding
PCB軟硬板激光分板，金屬基板分板，金手指開窗，導電層劃線柔性板模切等
精密鉆孔
Precision drilling
PCB電路板打孔，可以高速鉆盲孔、通孔，基板鉆孔、陶瓷鉆孔?？蓪?shí)現飛行鉆孔，定制RTR自動上下料。
PCB全自動二維激光打標設備主要應用于PCB表面自動雕刻二維碼（根據不同幅面選擇相對應型號），可在白油、綠油、黑油等各種油墨及銅材表面自動雕刻二維碼。可以將原料采購、生產過程和工藝、產品批次、生產廠家、生產日期、產品去向等信息自動生成二維碼，通過激光自動雕刻在PCB表面，實現對產品的追溯和管理。
PCB激光打碼工藝：
在線加工：可設計定制幅面尺寸為500-800mm，產品可以從左側進入右側流出，也可以從右側進入左側流出，適合于工廠自動化流水線配套生產。
離線加工：本設備可以選配上板機和下板機，作為單機生產使用，上板機和下板機位置可以互換，方便工廠生產。
PCB激光切割機工藝：
可根據需求采用紫外、綠光對PCB切割、分板，可對各類型帶V-CUT、郵票孔PCB電路板精密切割成型和開窗、開蓋，已封裝電路板的分板、普通光板的分板等。設備支持自動上下料切割，可一次性實現整版材料上料、下料，也可加工單片收料動作。
FPC柔性板覆蓋膜激光切割工藝：主要是利用激光進行PI 覆蓋膜切割，不僅切割精度高，還可省去高額的模具費用，產品合格率亦高，能夠大大降低生產成本，提高產品質量；激光采用的是無接觸式加工，如激光光源的選型以及工藝方法得當，則不會對加工材料造成如模切方式產生的拉伸變形、壓傷等損傷；因激光的聚焦光斑僅有幾十微米，能夠?qū)崿F(xiàn)高密度線路和微孔的加工，這一優勢正迎合了電路設計的發展步伐，是PI 覆蓋膜開窗理想的加工工具
客戶收益
Customer revenue
一，惠州城區某FPC廠家此前一直采用傳統開模沖切方式對FPC進行切割加工。隨著終端客戶產品的不斷升級，對FPC配套的要求越來越高，如異形要求、多品種、短交期等。為了滿足終端客戶多變的需求，在使用這款CY-WX2N/P6050FPC雙平臺激光切割機。此后，高品質、快響應、短交期等優勢，使得他們公司獲得了更多訂單。
二，若采用“貼耐高溫標簽”的賦碼方式，運營成本上，以雙聯版計算，3-4條產線每月生產量約為20萬片。我們舉例每片電路板貼一張40mm*6mm大小的耐高溫標簽，每個月的固定花費至少在6萬元，多聯板的加工成本則成倍增加。
在使用全自動上下料激光打碼機，在對應的人工，效率和良品率我們可以評估。1，省去貼標人工成本。2，省去后續的貼識耗材費。3，加工效率是原來的10倍之多。4，良品率高達99%。5，標識效果可直接追溯，與數據庫對接。
