隨著 5G 通信、新能源汽車、人工智能等產業的爆發，PCB（印制電路板）正朝著高密度、微型化、薄型化方向快速迭代。其中，微孔加工作為 PCB 制造的關鍵環節，直接決定產品信號傳輸效率與可靠性。然而，傳統機械鉆孔、長脈沖激光鉆孔工藝已難以滿足當前行業對微孔孔徑（≤50μm）、加工精度及材料兼容性的嚴苛要求，行業亟需更高效的解決方案 —— 飛秒激光鉆孔設備應運而生，憑借獨特技術優勢，正逐步成為 PCB 激光微孔加工領域的主流選擇。

一.傳統微孔加工陷入三重困境，飛秒激光鉆孔設備成破局關鍵

在 PCB 制造領域，微孔主要用于實現不同線路層導通，孔徑越小、密度越高，意味著 PCB 能集成更多元器件，滿足終端產品小型化需求。但當前傳統工藝存在明顯短板：

?機械鉆孔：依賴微型鉆頭，高速旋轉易導致鉆頭磨損、斷針，難以加工孔徑≤100μm 的微孔，對柔性 PCB、高頻高速 PCB 等特殊材料的損傷率高達 20% 以上，單臺設備日均加工量不足 5 萬孔；

?納秒激光鉆孔：雖能縮小孔徑，但長脈沖帶來的熱影響區（HAZ）超 5μm，易導致孔壁碳化、毛刺殘留，后續清理工序耗時，良率僅維持在 82% 左右。

華東地區某年產能 120 萬㎡的 PCB 企業生產總監透露：“為適配 5G 基站用 PCB 的微孔需求，我們曾 3 次升級機械鉆孔設備，但仍無法解決‘效率低、良率差、材料適配難’的問題，訂單交付周期延長 30%?！?而飛秒激光鉆孔設備的出現，恰好精準破解了這些痛點，成為 PCB 企業突破高端市場的核心工具。

二.飛秒激光鉆孔設備三大核心優勢，重塑加工標準

飛秒激光鉆孔設備之所以能引領 PCB 微孔加工變革，核心在于其采用的飛秒級（1 飛秒 = 10^-15 秒）超短脈沖激光技術。與傳統工藝相比，飛秒激光鉆孔設備具備三大不可替代的優勢：

1.超精密 “冷加工”：解決孔壁質量痛點

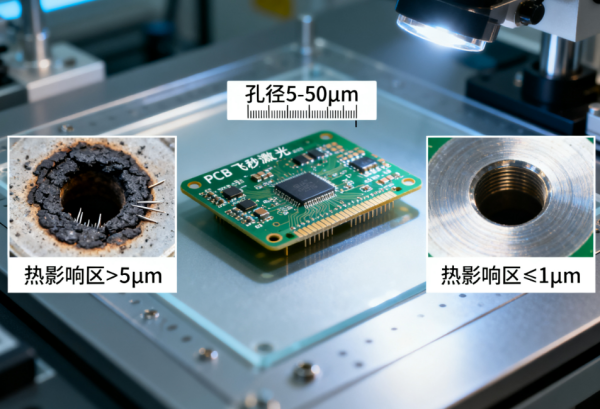

飛秒激光的脈沖寬度極短，能在材料表面形成瞬間極高的能量密度（可達 10^15 W/cm2），實現 “冷加工” 效果 —— 激光能量僅作用于待加工區域，不向周圍材料傳導熱量，熱影響區可控制在 1μm 以內，徹底解決孔壁碳化、毛刺殘留問題。上述華東 PCB 企業引入飛秒激光鉆孔設備后，微孔加工良率從 82% 提升至 99.5%，后續清理工序時間減少 80%，每月節省人工成本約 12 萬元。

2.高效量產：單日加工量達 200 萬孔

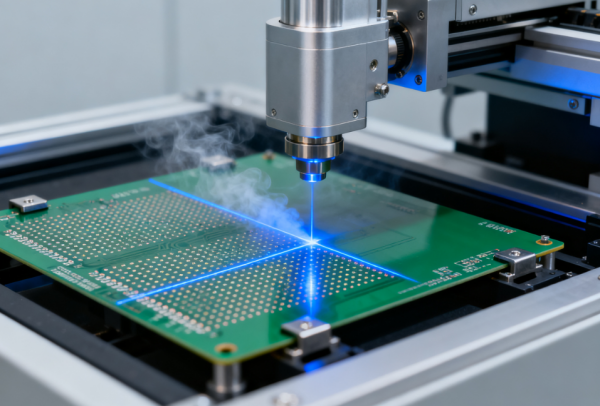

飛秒激光鉆孔設備采用高速振鏡（掃描速度≥3000mm/s）與精密運動平臺組合設計，單臺設備每秒可加工 100-200 個微孔，日均加工量可達 120 萬 - 200 萬孔，是傳統機械鉆孔設備的 5-8 倍。同時，設備支持 3-4 工位同步加工，搭配自動化上下料系統，可實現 24 小時連續生產。某通訊設備配套 PCB 廠通過部署 8 臺飛秒激光鉆孔設備，將 5G 基站 PCB 訂單交付周期從 6 個月壓縮至 3 個月，生產效率提升翻倍。

3.廣譜材料適配：無需更換硬件即可加工多材質 PCB

無論是柔性 PCB 常用的聚酰亞胺（PI）、高頻高速 PCB 采用的羅杰斯材料，還是剛?cè)峤Y(jié)合 PCB 的復合基板，飛秒激光鉆孔設備都能精準適配。其可通過軟件調節激光脈沖能量（1-100μJ）、重復頻率（1-1000kHz）等參數，針對不同材料特性定制加工方案，無需更換硬件設備。華北地區某汽車電子 PCB 企業表示：“引入飛秒激光鉆孔設備后，我們不再需要為 PI 基板、復合基板分別配置加工設備，設備利用率從 60% 提升至 95%，單月生產成本降低 15%。”

三.飛秒激光鉆孔設備加速行業升級，適配多場景高端需求

當前，全球 PCB 市場呈現 “中低端產能過剩、高端產能緊缺” 格局，能否掌握高密度微孔加工技術，成為 PCB 企業競爭力的核心指標。飛秒激光鉆孔設備不僅解決傳統工藝痛點，更推動 PCB 產品向更高精度發展：采用飛秒激光鉆孔設備加工的 PCB，微孔孔徑最小可達到 5μm，孔密度較傳統工藝提升 3-5 倍，能滿足 Mini LED 背光板、車載毫米波雷達 PCB 等高端產品的制造需求。

從應用場景看，飛秒激光鉆孔設備的適配性持續拓展：

?車載 PCB：新能源汽車滲透率提升帶動車載 PCB 需求，其對可靠性、耐溫性要求更高，飛秒激光鉆孔設備的 “冷加工” 優勢可降低 PCB 材料應力，提升抗老化性能，滿足 - 40℃至 125℃的車載工作環境；

?消費電子 PCB：折疊屏手機的柔性 PCB 需頻繁彎折，飛秒激光鉆孔設備加工的微孔可減少材料應力集中，使 PCB 彎折壽命從 10 萬次提升至 20 萬次以上。

某行業研究機構數據顯示：“未來 3-5 年，全球高端 PCB 市場規模將以 18% 的年復合增長率增長，而飛秒激光鉆孔設備作為核心生產設備，市場需求將同步激增，其中中小 PCB 企業的設備采購量占比將從當前 15% 提升至 30%。”

對于 PCB 企業而言，引入飛秒激光鉆孔設備已不再是 “選擇題”，而是 “必答題”。通過部署飛秒激光鉆孔設備，企業既能提升生產效率、降低成本，又能突破技術瓶頸，切入高端 PCB 市場，實現從 “規模擴張” 到 “價值提升” 的轉型。相信隨著飛秒激光技術的不斷迭代，飛秒激光鉆孔設備將進一步優化加工速度與成本，為 PCB 產業高質量發展注入更強動力。
