激光蝕刻機在導電膜加工中的創新應用與技術突破
日期:2025-05-22 來源:beyondlaser
在電子信息產業高速發展的今天,導電膜作為觸控顯示、集成電路、新能源等領域的核心材料,其加工精度與效率直接決定著終端產品的性能上限。傳統蝕刻工藝在面對柔性化、微型化、復雜化的加工需求時逐漸顯露瓶頸,而激光蝕刻機憑借非接觸式加工、微米級精度控制等特性,正成為導電膜加工領域的革新力量,推動行業從 “制造” 向 “智造” 轉型。

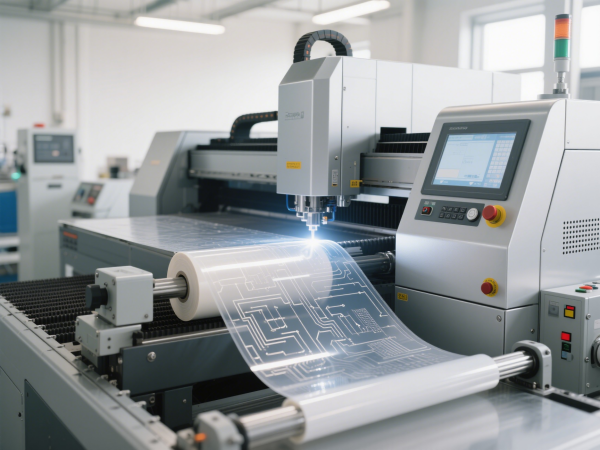

一、激光蝕刻技術原理與核心優勢解析
激光蝕刻機通過聚焦高能量密度的激光束(波長范圍涵蓋紫外到紅外波段),利用光熱效應或光化學效應使導電膜材料局部氣化或分解,從而實現圖案的精準成型。相較于機械雕刻的應力損傷與化學蝕刻的污染問題,該技術具備三大核心優勢:
1.納米級精度操控能力
通過調整激光脈沖寬度(飛秒至毫秒級)、能量密度(0.1-10J/cm2)及掃描速度(10-5000mm/s),可實現 20-100μm 線寬的穩定加工。例如在透明導電膜(如氧化銦錫 ITO 薄膜)蝕刻中,能精準切斷導電層而不損傷基底,同時控制線路可見度<5%,滿足高端顯示設備的 “隱形電路” 設計需求。
2.全材料兼容性加工
無論是柔性基底(PET、PI 薄膜)還是硬質材料(玻璃、陶瓷),亦或是新型導電材料(石墨烯、銀納米線),激光蝕刻機均可通過參數適配實現高效加工。某柔性電子企業實測數據顯示,在 0.1mm 厚度的 PI 基膜上進行 50μm 線寬蝕刻時,良品率可達 98.7%,較傳統工藝提升 35%。
3.智能化生產適配性
設備支持 CAD 圖紙直接導入,配合振鏡掃描系統(定位精度 ±5μm)與視覺對位系統,可實現從圖案設計到成品輸出的全流程自動化。在批量加工場景中,單臺設備每小時可處理 100-500 片 A4 尺寸基板,顯著縮短產品交期。
二、多領域應用場景深度解析
1. 柔性電子制造:突破形態限制的關鍵工藝
在可穿戴設備(智能手環、柔性手表)與柔性顯示(OLED/QLED)領域,導電膜需在曲面、超薄基底上實現復雜電路布局。激光蝕刻機通過動態聚焦技術,可在曲率半徑<5mm 的弧面基材上穩定加工,解決了傳統工藝的形變與斷線問題。典型應用包括:
· 柔性觸控面板:在 0.3mm 厚度的柔性玻璃上蝕刻 100μm 間距的電極陣列,響應時間<10ms,滿足多點觸控的精準定位需求。
· 可穿戴傳感器:在織物基底上蝕刻銀漿導電線路,線路電阻波動<2%,確保心率、血壓監測數據的穩定性。
2. 5G 通信與射頻器件加工:高頻信號傳輸?shù)木缺U?/b>
5G 技術對天線與射頻元件的阻抗匹配、信號損耗提出嚴苛要求,激光蝕刻機在以下場景發揮關鍵作用:
· 微帶天線陣列:在 Rogers 高頻板材上蝕刻 0.2mm 寬度的漸變縫隙天線,駐波比<1.5(1-6GHz 頻段),較傳統工藝提升 20% 信號接收效率。
· 濾波器金屬化通孔:通過紫外激光(355nm)實現 50-100μm 直徑的盲孔蝕刻,孔壁粗糙度<1μm,保障高頻信號的低損耗傳輸。
3. 新能源與光伏領域:效率提升的核心助力
在鈣鈦礦太陽能電池與燃料電池雙極板加工中,激光蝕刻機通過精準控制電極圖案,實現能量轉換效率的突破:
· 鈣鈦礦電池電極:在 1200×2400mm 大面積基底上進行微米級電極陣列蝕刻,邊緣整齊度誤差<10μm,電池組件轉換效率提升至 22% 以上。
· 雙極板流道加工:在石墨 / 金屬雙極板上蝕刻 0.5mm 深度的蛇形流道,流道寬度一致性>99%,降低燃料電池的壓降損耗。
三、技術迭代趨勢與行業價值重構
隨著材料科學與激光技術的融合發展,導電膜蝕刻設備正呈現三大進化方向:
1.超精密加工技術升級
飛秒激光(脈沖寬度<500fs)的應用實現 “冷加工” 模式,可在脆性材料(藍寶石、玻璃)表面進行無熱影響區蝕刻,線寬精度提升至 10μm 級。配合自動化變焦系統,設備可在同一基板上實現從毫米級圖形到微米級線路的混合加工。
2.綠色制造工藝革新
紫外激光(266nm/355nm)的低熱量輸入特性,使蝕刻過程無需冷卻液與化學試劑,廢水排放減少 90% 以上。某行業報告指出,采用激光蝕刻方案的企業,單條生產線年減少化學品消耗 30 噸,顯著降低環保處理成本。
3.智能化生產集成
設備搭載 AI 算法實時優化加工參數,通過機器學習分析歷史數據(如材料厚度、環境溫濕度),自動生成最佳蝕刻路徑。結合 MES 系統,可實現多設備協同生產,加工良率預測準確率達 95% 以上。
四、選型指南:如何匹配加工需求與設備性能
企業在選擇激光蝕刻方案時,需重點評估以下技術指標:
參數維度 | 關鍵指標 | 適配場景 |
激光波長 | 紫外(266/355nm)/ 紅外(1064nm) | 玻璃 / 陶瓷蝕刻選紫外;柔性膜選紅外 |
最小線寬 | 20-100μm | 高密度電路選<50μm;大面積圖形選>80μm |
定位精度 | ±5-±20μm | 多層電路對位選 ±5μm 級 |
加工速度 | 1000-5000mm/s | 大規模生產選高速度機型 |
五、行業展望:從精密加工到價值創造
激光蝕刻技術的普及不僅是加工手段的升級,更是產業生態的重構。隨著 5G 終端、新能源汽車、AR/VR 設備的爆發式增長,導電膜市場規模預計 2025 年突破 500 億元,帶動蝕刻設備需求年增 25% 以上。企業通過引入激光蝕刻解決方案,不僅能解決傳統工藝的精度與效率痛點,更能解鎖柔性電子、微納器件等新興領域的創新可能。
在 “中國制造 2025” 的智能化轉型浪潮中,激光蝕刻機正成為連接材料創新與產品落地的關鍵紐帶。無論是成熟的消費電子產線,還是前沿的科研實驗室,這項技術正以精準的力量,雕刻著電子信息產業的未來藍圖。
