硅片激光鉆孔設備:半導體制造的精準加工新選擇
日期:2025-07-03 來源:beyondlaser

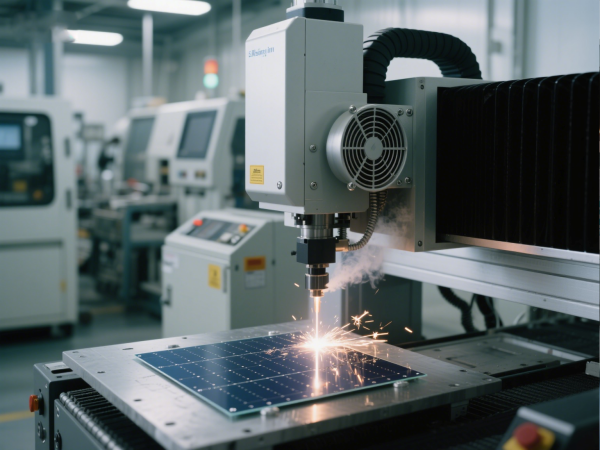

在半導體產業持續追求微型化與高性能的今天,硅片加工精度與效率成為制約產業升級的核心瓶頸。作為精密制造的關鍵環節,硅片鉆孔技術正經歷從傳統機械加工向激光加工的革命性轉變。激光鉆孔設備憑借非接觸式加工、微米級精度控制和材料兼容性優勢,已成為半導體、光伏等領域突破工藝極限的核心裝備。
一、激光鉆孔設備的三大核心技術優勢
在硅片加工場景中,激光鉆孔設備通過高能激光束聚焦氣化材料,實現傳統工藝難以達成的加工效果,其技術優勢集中體現在三個維度:
1. 微米級精度控制,突破尺寸極限
激光鉆孔技術通過超短脈沖激光(飛秒 / 皮秒級)實現 "冷加工",脈沖寬度短至 10?1?秒,能量在材料內部擴散前完成去除,熱影響區(HAZ)可控制在 5μm 以內。行業數據顯示,該類設備可在 100μm 硅晶圓上加工直徑 20-50μm 的微孔,孔徑精度達 ±3μm,真圓度超過 97%,顯著優于機械鉆孔 ±10μm 的誤差范圍。這種高精度特性在 3D 封裝硅通孔(TSV)加工中至關重要,可確保金屬化孔壁的均勻性,提升芯片間信號傳輸穩定性。
2. 高效群孔加工,滿足量產需求
針對高密度集成電路基板的鉆孔需求,激光鉆孔設備通過振鏡掃描與自動化系統集成,實現每秒數百孔的加工速度。在 180μm 厚度硅片的發射極穿孔卷繞(EWT)工藝中,單臺設備每小時可完成超 30 萬次微孔加工,較傳統機械鉆孔效率提升 5 倍以上。配合雙激光頭協同技術,加工效率可進一步提升 30%,有效縮短半導體封裝的量產周期。
3. 全材料適配,破解硬脆加工難題
區別于機械鉆孔對材料硬度的限制,激光鉆孔設備可兼容硅、碳化硅、氮化鎵、玻璃等多種硬脆材料。在 5G 射頻模塊常用的陶瓷基板加工中,紫外激光設備可實現 φ50μm 盲孔的無裂紋加工,而 CO?激光則在含玻纖樹脂基板上表現優異。這種材料適應性,使其成為 Chiplet 封裝、Mini LED 基板等新興領域的關鍵加工工具。
二、技術演進:從基礎加工到智能生產
隨著半導體工藝向 3D 集成和先進封裝發展,激光鉆孔設備正經歷技術迭代,呈現三大發展趨勢:
1. 超快激光技術深化應用
飛秒激光通過多光子電離效應直接破壞材料化學鍵,實現納米級表面粗糙度(Ra<100nm)加工,避免傳統熱加工導致的材料重鑄問題。在高頻通信器件的聚四氟乙烯(PTFE)基板鉆孔中,該技術可將膠層內縮控制在 15μm 以內,而傳統紫外激光加工則無法避免邊緣碳化現象,凸顯出在高端材料加工中的不可替代性。
2. AI 驅動的智能化加工系統
新一代設備搭載機器視覺與自適應算法,通過同軸監測系統實時采集鉆孔圖像,結合深度學習模型動態調整激光功率、焦點位置等參數。實測數據顯示,該系統可將孔位偏差控制在 ±5μm,深度一致性提升至 98%,有效解決了傳統設備因材料批次差異導致的加工不穩定問題。
3. 復合工藝集成創新
針對復雜結構件加工需求,激光鉆孔設備融合多波長協同技術(如 532nm 綠光與 1064nm 紅外光),在完成鉆孔的同時進行孔壁清洗與邊緣鈍化處理。某案例顯示,通過復合工藝加工的硅片微孔,殘留物檢測合格率從 82% 提升至 99%,顯著減少后續濕法清洗工序的壓力。
三、多元應用場景與價值賦能
激光鉆孔設備的技術特性,使其在半導體產業鏈多個環節發揮關鍵作用:
1. 半導體封裝:打通 2.5D/3D 集成瓶頸
在芯片級封裝中,設備可加工 φ10-30μm 的微孔陣列,孔位精度≤0.5μm,支撐硅基板與玻璃中介層的高密度互聯。某功率半導體企業引入該技術后,芯片封裝良率從 85% 提升至 96%,單位產品加工成本下降 22%,有效增強了市場競爭力。
2. 光伏電池:推動高效電池技術落地
在 TOPCon、HJT 等新型電池工藝中,激光鉆孔設備用于柵線穿孔與背接觸結構加工。針對 150μm 厚度硅片,設備可實現每秒 15,000 次的超高速鉆孔,配合圖形化掃描技術,孔間距誤差控制在 ±2μm,為下一代高效電池的量產提供工藝保障。
3. 精密器件:解鎖高端材料加工可能
在量子傳感器、MEMS 器件制造中,飛秒激光設備可在金剛石、藍寶石等超硬材料上加工納米級光滑孔壁,無需化學后處理即可滿足器件封裝要求。這種 "即加工即使用" 的特性,將精密器件的研發周期縮短 40% 以上。
四、選型指南:如何匹配最優解決方案
面對多樣化的加工需求,選擇激光鉆孔設備需關注三大核心要素:
1. 精度參數:匹配工藝要求
孔徑范圍:根據產品設計選擇對應激光器(紫外激光適合 φ10-100μm,超快激光可實現 φ5μm 以下微孔)
定位精度:3D 封裝場景需≥±3μm,光伏加工可放寬至 ±10μm
表面質量:高頻器件建議 Ra<200nm,常規封裝 Ra<500nm 即可
2. 效率配置:平衡產能與成本
單激光頭設備適合打樣與小批量生產(產能約 5000 孔 / 小時)
雙激光頭 + 動態聚焦系統可滿足中大規模量產(產能≥20,000 孔 / 小時)
自動化配置(視覺定位、真空吸附、機械臂上下料)可減少人工干預,提升稼動率至 95% 以上
3. 服務能力:保障持續生產
供應商需提供材料打樣測試,驗證設備對特定硅片(如超薄 / 高摻雜)的加工適配性
本地化技術支持團隊響應時間應≤24 小時,確保設備故障時快速恢復生產
長期合作可要求提供工藝參數庫更新服務,適應新材料與新工藝迭代
五、行業趨勢與未來展望
隨著半導體產業向 12 英寸晶圓、2nm 以下制程演進,激光鉆孔設備將呈現兩大發展方向:
納米級加工能力:結合雙光子聚合技術,實現亞微米級特征尺寸加工,滿足下一代存儲芯片的孔陣列制造需求
綠色制造升級:通過脈沖能量?jī)?yōu)化與廢氣回收系統,將加工過程的粉塵排放降低 70%,符合全球半導體工廠的環保標準
作為半導體制造的關鍵裝備,激光鉆孔設備正從 "替代傳統工藝" 走向 "定義新型制程"。選擇具備技術前瞻性與工藝適配性的設備方案,將成為企業在精密加工領域建立競爭優勢的核心抓手。
